Guia Completo: Como Fazer Fiação para Câmera de Segurança

Fazer a fiação para câmera de segurança corretamente é um dos passos mais importantes para garantir o funcionamento eficiente de todo o sistema.

Além de proteger sua casa ou negócio, uma instalação bem executada evita falhas, interferências e custos futuros com manutenção.

Neste guia completo, vamos mostrar tudo o que você precisa saber — desde os tipos de cabos até os erros mais comuns a serem evitados.

O que é necessário para fazer a fiação para câmera de segurança?

Para iniciar a fiação para câmera de segurança, é fundamental conhecer os materiais corretos e entender as exigências técnicas do sistema. Isso assegura uma instalação durável, funcional e segura.

Fiação para Câmera de Segurança: Tipos de Cabos

Para entender melhor esse tema, veja também nosso artigo sobre o que é cabo coaxial.

Os principais cabos utilizados são:

Cabos siameses: combinam sinal de vídeo e energia em um único feixe, otimizando a instalação.

Cabo coaxial (ex: RG59 ou RG6): usado para sistemas analógicos.

Cabo UTP (par trançado): utilizado para sistemas IP ou câmeras com tecnologia PoE.

Mais vendido #1

Cabo Coaxial CFTV FC67CBR Branco Intelbras

R$134,99

Comprar na Amazon

Mais vendido #2

Cabo coaxial 4 mm RF+ bipolar master Condutti 100 mts branco

R$109,00

Comprar na Amazon

Mais vendido #3

Cabo Coaxial Rg 6 95% 100Mts

R$160,16

Comprar na Amazon

Mais vendido #4

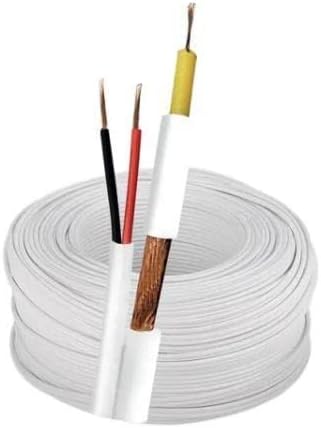

Cabo Coaxial Para Cftv 4Mm 80% – Rolo 100M -(Pa) Branco

R$78,54

Comprar na Amazon

Fiação para Câmera de Segurança: Diferença entre Cabos

Se você está em dúvida sobre qual modelo utilizar, confira nosso comparativo dos melhores cabos de rede para câmeras de segurança.

Os cabos coaxiais transmitem sinal de vídeo com menos interferência, sendo comuns em sistemas analógicos.

Já os cabos UTP, além de mais leves e flexíveis, são ideais para sistemas digitais, especialmente com alimentação via PoE.

Fiação para Câmera de Segurança: Bitola Ideal dos Fios

A bitola recomendada depende da distância e da potência das câmeras. Em geral:

Acima de 60 metros: 1 mm² ou mais, evitando queda de tensão.

Para até 30 metros: bitola 0,5 mm².

Entre 30 e 60 metros: 0,75 mm².

Como planejar a estrutura de cabeamento antes da instalação?

Antes de iniciar a instalação de câmeras, é importante entender o local e as demandas de segurança. Mesmo que pareça simples, a instalacao camera exige cuidado e atenção a detalhes técnicos.

Planejar o cabeamento é essencial para evitar retrabalho e garantir um sistema eficiente. Tudo começa com um mapeamento detalhado do local.

Faça um mapeamento do local e defina os pontos de instalação

A etapa de mapeamento ajuda o instalador de câmera a definir o melhor posicionamento dos equipamentos e evita erros no percurso dos fios.

Desenhe ou imprima a planta do imóvel e marque os locais estratégicos para instalação das câmeras. Priorize pontos como:

• Portas de entrada e saída
• Janelas voltadas para a rua
• Garagem, corredores, áreas comuns

Quantas câmeras você precisa e onde instalá-las?

O número de câmeras depende do tamanho e das áreas que precisam de vigilância. Uma dica é iniciar com os principais acessos e pontos cegos, ampliando o sistema conforme necessário.

Como montar um diagrama de instalação?

Monte um esquema simples indicando onde cada câmera será posicionada, qual o caminho dos fios e onde estarão os equipamentos (DVR, NVR, switch PoE). Isso ajuda na organização e facilita a instalação

Passo a passo para instalar a fiação corretamente

Se você quer saber como instalar câmeras de segurança, este passo a passo vai te guiar desde os materiais até a conexão com o DVR. Saber câmera de segurança como instalar é fundamental para garantir a eficácia do sistema.

Agora que você já sabe o que precisa e como planejar, é hora de partir para a execução. A seguir, os principais passos para fazer a fiação sem erros.

Ferramentas para instalar câmeras de segurança com eficiência

Você vai precisar de:

• Furadeira e brocas
• Alicate de corte e decapador de fios
• Conectores BNC, RJ45 ou fonte P4
• Fita isolante, canaletas e buchas
• Testador de cabos e multímetro

Fiação para Câmera de Segurança: Passagem Correta de Fios

Use conduítes flexíveis ou rígidos para proteger os fios. Evite passagens próximas a cabos de energia para minimizar interferência. Utilize uma sonda ou passa-fio para facilitar a condução.

Fiação para Câmera de Segurança: Ligação ao DVR ou NVR

Na instalação de câmeras de segurança, é essencial observar o tipo de tecnologia utilizada. Saber como instalar câmera de segurança corretamente faz toda a diferença no desempenho e na segurança.

Câmeras analógicas usam cabo coaxial e conector BNC até o DVR. Já câmeras IP podem ser conectadas via cabo de rede direto ao NVR ou a um switch PoE. Sempre verifique as portas de entrada.

Como evitar sobrecarga elétrica na instalação de câmeras

Evite ligar todas as câmeras em uma única fonte sem cálculo de consumo. Use fontes dedicadas ou caixas de alimentação com proteção contra curto e sobrecarga.

Dicas para esconder fios da câmera de segurança na instalação

Use canaletas, rodapés, forros e paredes para esconder os fios. Além de proteger a fiação, isso valoriza a estética do espaço e evita acidentes.

Qual tipo de fiação usar em câmeras com e sem fio?

Cada tipo de câmera exige uma abordagem diferente de cabeamento — até mesmo os modelos Wi-Fi.

Sistemas com fio: vantagens, desvantagens e exigências

Nos sistemas com fio, a instalação cameras exige atenção ao cabeamento e à alimentação. Aprender como instalar câmeras com qualidade reduz falhas e aumenta a vida útil dos equipamentos.

São mais confiáveis e oferecem melhor qualidade de imagem, mas exigem instalação mais complexa. Ideais para grandes áreas ou onde a segurança precisa ser constante.

Sistemas Wi-Fi: quando dispensam cabeamento e quando não

Dispensam fiação de dados, mas ainda precisam de alimentação elétrica. Ou seja, mesmo sem cabos de vídeo, será necessário posicionar tomadas próximas ou usar baterias.

Fiação para PoE: o que é e como funciona?

O sistema Power over Ethernet transmite energia e dados pelo mesmo cabo de rede. É prático e reduz o número de fios, mas exige equipamentos compatíveis.

Diferenças entre instalações residenciais e comerciais

Ambientes residenciais demandam menos pontos, enquanto locais comerciais exigem mais planejamento. Entender cameras de segurança como instalar em cada caso garante cobertura completa.

Residências costumam usar menos câmeras, enquanto sistemas comerciais demandam mais pontos, cabeamento estruturado e fontes mais robustas.

Como evitar erros comuns na fiação para câmeras de segurança?

Erros simples podem comprometer todo o sistema. Fique atento a detalhes técnicos e siga boas práticas de instalação.

Problemas de interferência e perda de sinal

Evite passar cabos próximos a fontes eletromagnéticas como motores ou fios de alta tensão. Utilize cabos blindados em áreas de alta interferência.

Má conexão e oxidação dos fios

Use conectores de qualidade e proteja as emendas com fita isolante ou capas termo retráteis. Em locais úmidos, invista em conectores vedados.

Evite emendas mal feitas e conexões soltas

Cada emenda aumenta o risco de falha. Sempre que possível, use cabos contínuos e evite gambiarras. Teste cada conexão antes de finalizar.

Fiação para câmera de segurança: quando chamar um profissional?

Nem sempre o DIY é a melhor escolha. Algumas instalações requerem conhecimentos técnicos e equipamentos específicos.

Casos em que o sistema exige conhecimento técnico avançado

Em alguns casos, principalmente quando se trata de câmeras de segurança como instalar corretamente, o conhecimento técnico é indispensável para garantir o bom funcionamento.

Projetos com PoE, gravação em nuvem, roteamento de rede ou integração com sistemas de alarme demandam profissionais especializados.

Como escolher uma empresa especializada em instalação

Verifique referências, portfólio, certificações e procure avaliações online. Solicite orçamento e compare os serviços oferecidos.

Vantagens da manutenção preventiva do cabeamento

Inspeções periódicas evitam problemas como oxidação, rompimento ou interferência. Um cabeamento bem mantido prolonga a vida útil do sistema.

Quanto custa fazer a fiação para câmera de segurança?

O valor depende do tipo de sistema, da metragem e da complexidade da instalação.

Comparativo de preços: DIY vs instalação profissional

Fazer por conta própria pode sair mais barato, mas aumenta o risco de erros. Já um profissional garante segurança, otimização e garantia do serviço.

Custos por tipo de cabo e metragem média necessária

Veja também nosso top 7 com os modelos mais recomendados de cabo coaxial para CFTV.

• Cabo coaxial: R$2,50 a R$5,00 por metro
• Cabo UTP: R$1,80 a R$4,50 por metro
• Instalação profissional: entre R$100 e R$300 por ponto

Fiação para câmera de segurança: como garantir a durabilidade?

A durabilidade da instalação depende da proteção e do cuidado com os materiais.

Proteções contra umidade, calor e roedores

Use conduítes resistentes, invólucros plásticos vedados e fita anti-roedor para proteger a fiação, especialmente em áreas externas ou úmidas.

Caixas de passagem e canaletas: quando e por que usar

Esses acessórios protegem os cabos contra desgaste e facilitam futuras manutenções. Ideal para locais com vários pontos de câmera.

Perguntas frequentes sobre fiação para câmera de segurança

Posso usar cabo de rede comum para câmeras?

Sim, para câmeras IP ou PoE, o cabo de rede (Cat5e ou Cat6) é ideal. Basta que ele suporte a distância e potência exigida.

Preciso de eletricista ou técnico em segurança?

Depende do sistema. Para instalações simples, um eletricista pode dar conta. Em projetos maiores ou com tecnologia avançada, o ideal é um técnico em segurança.

Qual a metragem máxima para um cabo sem perda de sinal?

Em cabos coaxiais, o limite gira em torno de 100 metros. Já cabos UTP com PoE aguentam até 90-100 metros com bom desempenho.

É possível aproveitar a fiação antiga?

Sim, desde que o cabo esteja em bom estado e seja compatível com o novo sistema. Sempre teste antes de reaproveitar.

Preciso de Nobreak no sistema com fio?

É altamente recomendado. Um Nobreak garante funcionamento contínuo em quedas de energia, protegendo gravações importantes.

Conclusão

Se você está buscando entender como instalar câmera de segurança com mais segurança e eficiência, siga as dicas deste guia. A instalação de camera correta é fundamental para o sucesso do sistema.

Realizar a fiação para câmera de segurança com planejamento e técnica garante mais eficiência, durabilidade e tranquilidade para quem busca segurança no dia a dia.

Com os materiais adequados e atenção aos detalhes, é possível montar um sistema confiável, seja em ambientes residenciais ou comerciais. Se ainda restarem dúvidas ou limitações técnicas, contar com um profissional pode evitar erros e proteger melhor seu investimento.
